[친절한 SQL 튜닝 스터디] 4장

쿠카이든 2024. 3. 28. 23:50
728x90
4.1 NL 조인
  • NL 조인 (Nested 조인) : 기본 조인이며 다중 for문처럼 조인하는 방식
  • 수행 빈도가 많은 것은 인덱스를 타야 하므로 Inner 쪽(이중 for문으로 설명하자면 안쪽 for문을 의미) 테이블은 인덱스를 반드시 사용해야 한다.



  • NL 조인 실행 계획 : 아래는 NL 조인 실행 계획 예시이다. 사원이 Outer에 해당하고 고객이 Inner에 해당한다.
    NESTED LOOPS
	TABLE ACCESS (BY INDEX ROWID) OF '사원' (TABLE)
		INDEX(RANGE SCAN) OF '사원_X1' (INDEX)
	TABLE ACCESS (BY INDEX ROWID) OF '고객' (TABLE)
		INDEX(RANGE SCAN) OF '고객_X1' (INDEX)​



  • 힌트를 사용한 NL 조인 방법
    -- ordered : FROM절에 기술한 순서대로 조인
-- use_nl(c) : NL 방식으로 조인하라는 의미
SELECT /*+ ordered use_nl(c) */
	*
FROM 사원 e, 고객 c
WHERE ...

-- leading : 조인 순서 정하기
-- use_hash : 해시 조인을 사용하라는 의미로 뒤에서 설명한다.
SELECT /*+ leading(C, A, D, B) use_nl(A) use_nl(D) use_hash(B) */
	*
FROM A, B, C, D
WHERE ...

-- 순서를 기술하지 않았다면, 옵티마이저가 알아서 순서를 정하여 NL 조인한다.
SELECT /*+ use_nl(A, B, C, D) */
	*
FROM A, B, C, D
WHERE ...



  • NL 조인 특징
    • NL 조인은 인덱스를 거의 사용하기 때문에 랜덤 액세스 위주의 조인 방식이다. 당연하게도 대량 데이터를 조인하게 되면 비효율이 발생한다.
    • 다중 for문처럼 NL 조인은 한 레코드씩 순차적으로 진행한다. 따라서 부분 범위 처리(3.2장에서 설명)를 하게 되면 Fetch Size만큼 읽어 들이면 바로 멈추기 때문에 성능이 좋다.
    • 다른 조인보다 인덱스 구성 전략이 특히 중요하다.



  • NL 조인 튜닝
    • 먼저 3장에서 배웠던 일반적인 인덱스 튜닝 방식대로 각각의 쿼리들을 최대한 튜닝한다.
    • 조건절에 해당하는 Outer 로우 수가 많고 조인에 성공한 Inner 로우 수가 적다면, 조인 순서를 바꿔보는 것도 좋다.
    • 만약 위처럼 하여도 불가능할 경우, 뒤에서 설명할 소트 머지 조인 또는 해시 조인을 사용해본다.



  • NL 조인 확장 메커니즘 : 오라클이 NL 조인 성능을 높이기 위해 개선한 알고리즘 방식들
    • NL 조인 기본 실행계획
      NESTED LOOPS
	TABLE ACCESS (BY INDEX ROWID) OF '사원' (TABLE)
		INDEX(RANGE SCAN) OF '사원_X1' (INDEX)
	TABLE ACCESS (BY INDEX ROWID) OF '고객' (TABLE)
		INDEX(RANGE SCAN) OF '고객_X1' (INDEX)​

    • 테이블 Prefetch : 디스크 I/O가 필요해지면 곧 읽게 될 블록까지 미리 읽어서 버퍼 캐시에 적재하는 기능이다. 아래는 Inner 쪽 테이블인 고객의 대한 디스크 I/O 과정에 테이블 PreFecth 기능이 작동된 실행계획이다.
      TABLE ACCESS BY INDEX ROWID OF 고객
	NESTED LOOPS
		TABLE ACCESS BY INDEX ROWID OF 사원
			INDEX RANGE SCAN OF 사원_X1
		INDEX RANGE SCAN OF 고객_X1​

    • 배치 I/O : 디스크 I/O을 미뤘다가 일정량 쌓이면 한꺼번에 처리하는 기능이다. 아래는 Inner 쪽 테이블인 고객의 대한 디스크 I/O 과정에 배치 I/O 기능이 작동된 실행계획이다.
      NESTED LOOPS
	NESTED LOOPS
		TABLE ACCESS BY INDEX ROWID OF 사원
			INDEX RANGE SCAN OF 사원_X1
		INDEX RANGE SCAN OF 고객_X1
	TABLE ACCESS BY INDEX ROWID OF 고객​



  • NL 조인 자가 진단 : 쿼리와 인덱스가 아래와 같을 때, 인덱스를 튜닝해야 한다. 정답은 책에 기술되어있지 않음
    -- 인덱스 PRA_HST_STC_N1 : SALE_ORG_ID + STRD_GRP_ID + STRD_ID + STC_DT
select *
	FROM PRA_HST_STC a, ODM_TRMS b
WHERE
	a.SALE_ORG_ID = :sale_org_id
	AND a.STRD_GR_ID = b.STRD_GRP_ID
	AND a.STRD_ID = b.STRD_ID
	AND b.TRMS_DT = :trms_dt
ORDER BY a.STC_DT desc​
    • 추측 1. Outer는 PRA_HST_STC 테이블이고, Inner는 ODM_TRMS이다.
    • 추측 2. 따라서 조건절 중, 'AND a.STRD_GR_ID = b.STRD_GRP_ID AND a.STRD_ID = b.STRD_ID'은 INNER 쪽을 찾을 때 사용하는 조건절이다.
    • 추측 3. 따라서 인덱스 컬럼 중 두 번째(STRD_GRP_ID)와 세 번째 (STRD_ID)는 인덱스에 의미가 없다.
    • 추측 4. STC_DT는 ORDER BY를 위해 필요하므로 사용하는 것이 좋다.
    • 즉, SALE_ORG_ID + STC_DT 만 존재하면 될 것으로 판단.
728x90
4.2 소트 머지 조인
  • 조인 컬럼에 인덱스가 없을 때, 또는 대량 데이터 조인이어서 인덱스가 효과적이지 않을 때, NL조인 대신 소트 머지 조인이나 해시 조인을 사용한다. 소트 머지 조인은 PGA 공간을 사용하는데 SGA와 비교해서 설명하면 아래와 같다.



  • SGA(System Global Area) :   캐싱된 데이터를 저장하는 메모리
    • 여러 프로세스가 공유하여 사용한다.
    • 단 공유를 하지만, 동시에 사용은 할 수 없으므로 락이 필요하므로 Latch라는 방식으로 락을 사용한다.
  • PGA(Process Global Area) :  각각의 오라클 서버 프로세스가 가지고 있는 메모리
    • 프로세스에 종속적인 고유 데이터를 저장한다.
    • 프로세스끼리 공유하지 않아 Lock도 필요 없고 속도가 빠르다.
    • 단, 메모리 공간이 작아 데이터를 모두 저장할 수 없을 때는 Temp 테이블스페이스를 사용한다.



  • 소트 머지 조인(Sort Merge Join) : 각각의 쿼리(Outer와 Inner)를 소트 후에 머지하여 NL 조인을 하는 방식이다.
    • 소트 단계에서 얻은 데이터를 PGA에 저장한 후 NL 조인하기 때문에 대량 데이터를 스캔할 때 빠르다.
    • 과정
      1. 소트 단계 : 양쪽 집합을 조인 컬럼 기준으로 정렬하여 PGA에 저장한다.
        -- use_merge : 소트 머지 조인을 사용하라는 의미이다.
-- 조인 컬럼은 사원 테이블은 '사원번호', 고객 테이블은 '관리자사원번호'이다.
SELECT /* ordered use_merge(c) */
	...
FROM 사원 e, 고객 c
WHERE c.관리자사원번호 = e.사원번호
AND e.입사일자 >= '19960101'
AND e.부서코드 >= 'Z123'
AND c.최종주문금액 >= 20000

-- 양쪽 집합을 조인 컬럼 기준으로 정렬하면 다음과 같다.

-- 사원 데이터를 조인컬럼인 사원번호 기준으로 정렬
SELECT
	...
FROM 사원
WHERE 입사일자 >= '19960101'
AND 부서코드 >= 'Z123'
ORDER BY 사원번호


-- 고객 데이터를 조인컬럼인 관리자사원번호 기준으로 정렬
SELECT
	...
FROM 고객
WHERE 최종주문금액 >= 20000
ORDER BY 관리자사원번호

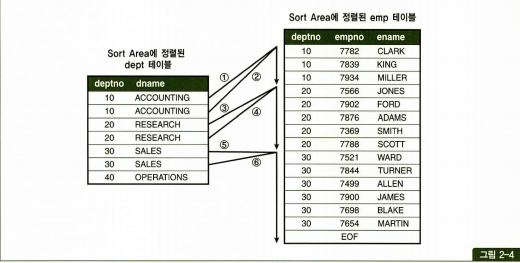

      2. 머지 단계 : 정렬한 양쪽 집합을 NL 조인





  • 소트 머지 조인 장점
    • Inner를 스캔할 때 데이터가 정렬되어 있기 때문에 조인에 실패하는 레코드를 만나는 순간 멈출 수 있다. 즉 Inner를 Full Scan 하지 않아 빠르다.
    • NL 조인은 인덱스를 이용하여 SGA를 사용하지만 소트 머지 조인은 PGA을 사용하여 Latch 획득 과정이 없어 빠르다.
    • 소트 머지 조인은 소트 하는 과정에서 조인을 위한 인덱스를 실시간으로 만들어내는 과정이라고 생각하면 쉽다. 따라서 조인 컬럼에 대한 인덱스가 각각의 테이블에 없어도 빠르다.



  • 소트 머지 조인 주용도
    • 조인 조건식이 등치(=) 조건이 아닌 대량 데이터 조인
    • 조인 조건식이 아예 없는 조인 (Cross Join, 카테시안 곱)



  • 소트 머지 조인 실행 계획은 아래와 같다.
    -- 소트 후, 위쪽 테이블 기준으로 아래쪽 테이블을 머지 조인
-- 소트할 때 인덱스를 사용해서 인덱스로 표현된 것 뿐이지, 인덱스 없이 스캔했다면 TABLE FULL SCAN으로 나올 수 도 있음
MERGE JOIN
	SORT (JOIN)
		TABLE ACCESS (BY INDEX ROWID) OF '사원' TABLE
			INDEX (RAGNE SCAN) OF '사원_X1' (INDEX)
	SORT (JOIN)
		TABLE ACCESS (BY INDEX ROWID) OF '고객' TABLE
			INDEX (RAGNE SCAN) OF '고객_X1' (INDEX)​



4.3 해시 조인
  • 소트 머지 조인은 양쪽 테이블을 정렬하는 부담이 있지만 해시 조인은 그런 부담이 없어 더 좋으며 해시 조인도 PGA를 사용한다.



  • 해시 조인(Hash Join) : 조인 컬럼을 Key로 하는 해시 맵을 만들어 NL 조인을 하는 방식이다.
    • 과정
      1. Build 단계 : 작은 쪽 테이블(Build Input)을 기준으로 조인 컬럼을 Key로 하여 해시 맵을 생성 한다. 단, 아래는 ordered를 명시하였으므로 먼저 읽은 사원 테이블 기준으로 해시 맵을 생성 한다.
        -- use_hash : 해시 조인을 사용하라는 의미이다.
-- ordered를 명시하였으므로 먼저 읽은 사원 테이블을 기준으로 해시 맵을 생성
-- swap_join_inputs(e) 힌트를 사용하면 명시한 테이블 기준으로 해시 맵을 생성
SELECT /* ordered use_hash(c) */
	...
FROM 사원 e, 고객 c
WHERE c.관리자사원번호 = e.사원번호
AND e.입사일자 >= '19960101'
AND e.부서코드 >= 'Z123'
AND c.최종주문금액 >= 20000

-- 사원 테이블을 읽어 해시 맵을 생성
-- 조인 컬럼인 사원번호를 해시 맵의 키 값으로 사용
SELECT
	...
FROM 사원
WHERE 입사일자 >= '19960101'
AND 부서코드 >= 'Z123'
​
      2. Probe 단계 : 큰 쪽 테이블(Probe Input)을 읽어 조인 컬럼을 가지고 해시 맵을 탐색 하면서 조인
        -- 고객 테이블을 하나씩 읽어 앞서 생성한 해시 맵을 탐색
-- 관리자사원번호를 해시 함수에 입력
SELECT
	...
FROM 고객
WHERE 최종주문금액 >= 20000​
  • 해시 조인의 PL/SQL 코드로 표현하면 다음과 같다. 큰 쪽 테이블을 outer로 두고 생성한 해시 맵에서 Outer의 조인컬럼 기준으로 해시 맵을 탐색 한다.
    begin
	for outer in (SELECT ... FROM 고객 WHERE 최종주문금액 >= 20000) -- Probe 쿼리
	loop -- outer 루프
		for inner in (SELECT ... FROM 해시맵 WHERE 사원번호 = outer.관리자사원번호)
		loop -- inner 루프
        	dbms_output.put_line(..);
		end loop;
	end loop;
end​
  • 대용량 Build Input 처리 : 해시 조인을 하려고 작은 테이블을 찾으려고 하였지만, 테이블 둘 다 대용량일 경우에는 DBMS는 Divide & Conquer 방식으로 해시를 만든다.
    1. 파티션 단계 : 두 테이블을 쪼개서 각각 여러 개의 해시 맵을 만든다. 기존 해시 조인과 다르게 양쪽 테이블 모두 해시 맵을 만든다. 그러고 나서 서로 짝을 맺어준다.
    2. 조인 단계 : 짝이 맺어진 서로의 맵끼리 해시 조인(Build단계, Prove단계)을 수행한다.



  • 해시 조인 장점
    • 해시 맵은 PGA 영역에 할당된 Hash Area에 저장한다. 소트 머지 조인과 마찬가지로 PGA를 사용하므로 대량 데이터를 스캔할 때 NL조인 보다 빠르다.
    • 소트 머지 조인은 두 테이블을 정렬한 상태로 만든 데이터를 PGA에 저장해야 하지만(또 크기가 크면 Temp 테이블 스페이스를 사용) , 해시 맵은 하나의 테이블만 PGA(똑같이 Temp 테이블 스페이스를 사용하긴 함)를 사용하므로 더 빠르다.



  • 해시 조인 실행 계획은 아래와 같다.
    -- 위쪽 테이블 기준으로 해시 맵을 생성한 후, 아래쪽 테이블에서 읽은 조인 키값으로 해시 맵 탐색
-- 소트할 때 인덱스를 사용해서 인덱스로 표현된 것 뿐이지, 인덱스 없이 스캔했다면 TABLE FULL SCAN으로 나올 수 도 있음
HASH JOIN
  	TABLE ACCESS (BY INDEX ROWID) OF '사원' TABLE
  		INDEX (RAGNE SCAN) OF '사원_X1' (INDEX)
  	TABLE ACCESS (BY INDEX ROWID) OF '고객' TABLE
  		INDEX (RAGNE SCAN) OF '고객_X1' (INDEX)​



  • 조인 메서드 선택 기준
    • 일반적인 경우
      1. 소량 데이터 조인할 때 → NL 조인
      2. 대량 데이터 조인할 때 → 해시 조인
      3. 조건식이 등치가 아닐 경우 → 소트 머지 조인
    • 빈도수가 높은 쿼리에 경우
      1. NL 조인과 해시 조인 성능이 같으면, NL 조인
      2. 해시 조인이 약간 더 빨라도 NL 조인
      3. NL 조인보다 해시 조인이 매우 빠른 경우, 해시 조인
    • 이유는 해시 조인에 의해 생성된 해시 맵은 단 하나의 쿼리를 위해서만 사용하는 데이터이다. 따라서 같은 쿼리를 100개 프로세스가 동시에 수행하면, 100개 해시 맵이 생성된다.
    • 해시 조인은 아래와 같은 경우에만 사용하자
      1. 수행 빈도가 낮고
      2. 쿼리 수행 시간이 오래 걸리는
      3. 대량 데이터를 조인할 때



4.4 서브 쿼리 조인
  • 서브 쿼리 : SQL문 안에 괄호로 묶은 별도의 쿼리 블록
    • 인라인 뷰 : FROM 절에 사용한 서브 쿼리
    • 중첩된 : WHERE 절에 사용한 서브 쿼리
    • 스칼라 서브 쿼리 : 한 레코드당 정확히 하나의 값을 반환하는 서브 쿼리



  • 쿼리 변환 : 옵티마이저가 SQL을 분석해 더 나은 성능을 위해 의미가 같은 SQL 문장으로 쿼리를 변환하는 작업
  • 단일 쿼리를 옵티마이저가 쿼리 변환을 하여 더 나은 성능을 보여줄 수 있다.
  • 일반적으로 서브 쿼리가 포함된 쿼리는 옵티마이저는 각각의 쿼리를 나눠서 쿼리 변환을 하여 각각에 대해 더 나은 성능을 내도록 한다.
    • 더 나은 성능을 위해 각각의 쿼리를 변환하였어도 전체 쿼리에 대해서 최적화가 되었다고 할 수 없다.
    • 나무가 아닌 숲 전체를 바라보는 관점에서 쿼리를 이해하려면 먼저 서브 쿼리를 풀어내야만 한다.



  • 아래는 중첩된 서브 쿼리를 잘 사용하는 방법에 대해 설명한다.



  • 필터 오퍼레이션 : 서브 쿼리를 필터 방식으로 처리하는 방법
    -- no_unnest : 서브쿼리를 쿼리 하나로 판단하여 최적하지 말고 그대로 수행하라는 의미의 힌트. 중첩 해제를 하지 마라.
SELECT
	...
FROM 고객 c
WHERE c.가입일시 >= '19960101'
AND EXISTS (
	SELECT /*+ no_unnest */
    	'x'
	FROM 거래
	WHERE 고객번호 = c.고객번호
	AND 거래일시 >= '20210621'
)
    • 필터 방식이란 마치 NL 조인처럼 동작하도록 하는 방식이다.
    • 즉, 두 개의 쿼리를 각각 최적화하지 않고, NL 조인처럼 하나의 쿼리로 판단하여 최적화
    • 실행계획은 아래와 같다.
      -- 'FILTER'를 'NESTED LOOP'라고 생각하면 된다.
FILTER
  	TABLE ACCESS (BY INDEX ROWID) OF '고객' TABLE
  		INDEX (RAGNE SCAN) OF '고객_X1' (INDEX)
	INDEX (RAGNE SCAN) OF '거래_X1' (INDEX)​​
    • NL 조인과 차이점
      • 서브 쿼리 조건절에 해당하는 값이 존재하면 조건절이 참이 true가 되었으므로 바로 break
      • 서브 쿼리 조건절에 따른 결과를 캐싱한다. 동일한 조건의 결과가 올 경우 바로 캐시에서 찾을 수 있으므로 빠름.
      • 항상 메인 쿼리가 Outer, 서브 쿼리가 Inner





  • Unnesting 방식 : 메인과 서브 쿼리 간의 계층구조를 없애고, 서로 같은 레벨로 쿼리를 처리하는 방식이다. 위에서 설명한 필터 방식과 비교해서 이해하면 쉽다.
      Filter 방식 Unnesting 방식
    힌트 no_unnest unnest
    Outer와 Inner 쿼리 항상 서브 쿼리가 Inner 힌트를 이용해 선택 가능
    조인 방식 NL 조인 방식 NL조인, 해시 조인 등 다양하게 가능
    • unnest 힌트로 유도 가능
    • 서브 쿼리가 메인 쿼리 보다 먼저 처리될 수 도 있다.
    • 다양한 최적화 기법을 줄 수 있어 필터 방식보다 더 좋은 실행 경로를 찾을 수 있다.
    • 서브 쿼리에 ROWNUM을 사용하면 unnest 힌트를 사용한다고 하여도 서브 쿼리를 최적화하지 않으니 ROWNUM을 서브 쿼리에 쓸 때 조심하자.



  • 서브 쿼리 Pushing : 서브쿼리 필터링을 가능한 한 앞 단계에서 처리하도록 강제하는 기능
    • 조건절에 존재하는 서브 쿼리에 해당하는 데이터가 적다면 서브 쿼리가 먼저 수행되는 것이 좋다. 하지만 필터 방식의 서브 쿼리는 대게 맨 마지막에 처리되므로, 이를 가장 먼저 처리되도록 강제하는 기능이다.
    • push_subq 힌트로 유도
    • 필터 방식에서만 사용 가능하기 때문에 no_unnest 힌트와 같이 힌트를 사용한다.
    • 반대로, 가장 나중에 처리하게 하려면 no_push_subq를 사용하면 된다.



  • 인라인 뷰 서브 쿼리와 조인
    • 이 장 처음에 말했듯이 일반적으로 서브 쿼리가 포함된 쿼리는 옵티마이저는 각각의 쿼리를 나눠서 쿼리 변환을 하여 각각에 대해 더 나은 성능을 내도록 한다.
    • 인라인 뷰도 옵티마이저가 독립적으로 최적화하기 때문에 merge 힌트를 사용하여 다르게 처리할 수 있다.
      -- T에 대한 인라인 뷰 안에서는 조건에 해당하는 모든 데이터를 읽어야 한다.
-- 모든 데이터를 읽고 결국엔 고객 테이블의 고객번호와 조인되는 값만 출력한다.
-- 따라서 불필요한 데이터를 조회해서 비효율적이다.
SELECT
	...
FROM 고객 C
	,(SELECT ... FROM 거래 WHERE 거래일시 >= trunc(sysdate, 'mm') GROUP BY 고객번호) T
WHERE C.가입일시 >= trunc(add_months(sysdate, -1), 'mm')
	AND T.고객번호 = C.고객번호


-- merge : 뷰를 메인 쿼리와 머지하라는 힌트이다.
-- 머지를 하게되면 고객 테이블을 먼저 읽고 조인할 때는 해당 고객들에 대한 데이터만 읽는다.
SELECT
	...
FROM 고객 C
	,(SELECT /*+ merge */ ... FROM 거래 WHERE 거래일시 >= trunc(sysdate, 'mm') GROUP BY 고객번호) T
WHERE C.가입일시 >= trunc(add_months(sysdate, -1), 'mm')
	AND T.고객번호 = C.고객번호



    	​



  • 스칼라 서브 쿼리와 조인
    • 스칼라 서브 쿼리는 NL 조인 방식으로 실행된다.
    • 필터 서브 쿼리처럼 스칼라 서브 쿼리도 캐싱 기능을 사용하여 동일한 입력값에 대해서 캐싱해놓는다.
    • 스칼라 서브 쿼리는 2개 이상의 항목을 조회할 수 없으므로 그럴 경우에는, 해당 쿼리를 인라인 뷰로 사용하는 편이 낫다.
    • 스칼라 서브 쿼리도 unnest 사용이 가능하다.

출처: 친절한 SQL 튜닝 (저자: 조시형)
